Vážící most silniční mostové váhy GRAVEX concrete.

Otázky a odpovědi

Jaká je pro mou firmu nejvhodnější váha

Potřebuji stavební povolení pro stavbu mostové váhy?

Výhody a nevýhody silničních mostových vah

Nejsem si jistý, zda moje váha váží správně

Zobrazovací jednotka váhy „INDIKÁTOR“

Za jak dlouho bude váha postavena

Jaké jsou TYPY VAH

Silniční

mostové

váhy

rozdělujeme

zpravidla

na

ocelové

a

betonové

dále

na

nájezdové

(nad

úrovní

terénu),

zapuštěné

(v

úrovni

terénu)

nebo

přejezdové

nápravové váhy pro vážení jednotlivých náprav vozidel.

Jaká je pro mou firmu nejvhodnější váha

Moje firma je:

Kovošrot:

Pro

malé

provozovny

do

obratu

50t/měsíčně

doporučujeme

váhy

nebo

v

délkách

4m-8m-15t-30t,u

kovošrotů

s

obratem

50t-200t/měsíčně

doporučujeme

váhy

GRAVEX™

steel

a

v

délkách

8m/9m-30t-40t.

U

velkých

provozoven

nad

200t/měsíčně

doporučujeme

váhy

GRAVEX™

concrete

o

délkách

8m-18m-

30t/60t

Kamenolom

/

Pískovna

/

Recyklační

linky:

Pro

kamenolomy

a

pískovny

doporučujeme

pouze

prefabrikované

betonové

váhy

typu

a

- délky 9m-18m-30t/60t

Zemědělská

farma:

Zde

můžeme

nabídnout

celé

spektrum

našich

výrobků

dle

četnosti

vážení.

Pro

velmi

vytížené

provozy

až

a

pro

provozy

kde

se

váží

pouze

o

žních

doporučujeme

váhy

nebo

.

Všechny

váhy

v

délkách

min.14m-18m/50t/60t.

Sběrný

dvůr/Kompostárna:

Vhodnými

váhami

pro

tento

provoz

jsou

a

a nebo

. Délka vah je 6m - 9m

Sklad:

Pro

kontrolu

materiálu

ve

skladech

doporučujeme

můstkové

váhy

GRAVEX™

ocelové

konstrukce

o

váživostech

1,5t

-10t

rozměry

bývají

105 m

x

2 m až 3 m x 4 m váživost 1500kg - 10 000kg.

Výrobní

firma:

Do

výrobních

firem

doporučujeme

pro

kontrolu

odpadů

a

to

zejména

kovů

váhy

GRAVEX™

steel

nebo

concrete

o

délkách

8m-9m

váživost

30t/35t-vždy záleží jakými vozidly je odpad vyvážen.

Potřebuji

stavební

povolení

pro

stavbu

mostové

váhy?

Stavební

povolení

a

ohlášení

stavby

není

nutné

viz.

stavební

řád

stavebního

zákona.

Kde

umístit

váhu

–

ideálně

na

rovině.Váhu

je

však

možné

umístit

i

ve

svahu avšak je třeba počítat s vyššími stavebními náklady.

Výhody a nevýhody silničních mostových vah

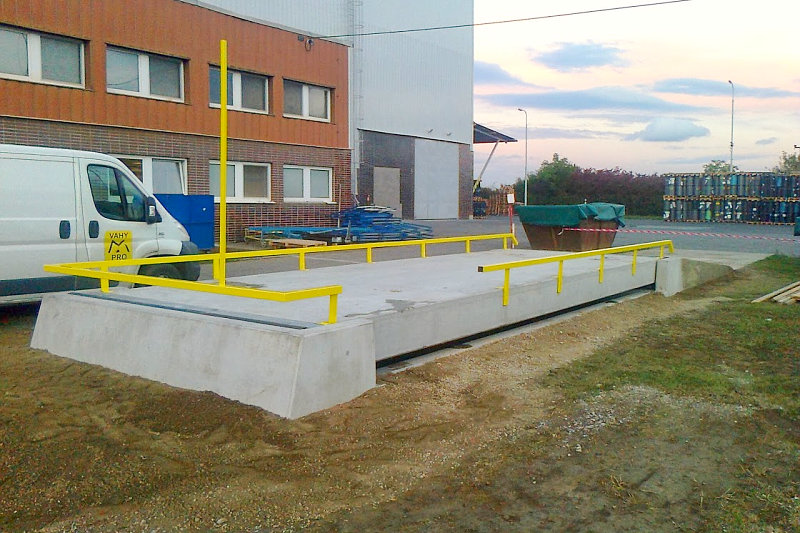

Železobetonová konstrukce GRAVEX™ concrete - NÁJEZDOVÉ PROVEDENÍ

Výhody:

vysoká

odolnost

a

životnost,

rychlost

montáže,

bezproblémová

údržba.

Nevýhody:

betonové

váhy

bývají

vyšší

a

je

potřeba

mít

delší

nájezdy

+

svodidla.

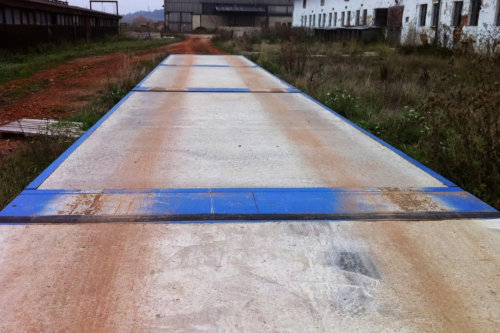

Železobetonová konstrukce GRAVEX™ concrete - V ÚROVNI VOZOVKY

Výhody:

vysoká

odolnost

a

životnost,

stabilita,

pohodlné

a

bezpečné

vážení,

rychlé vážení.

Nevýhody: vyšší stavební náklady

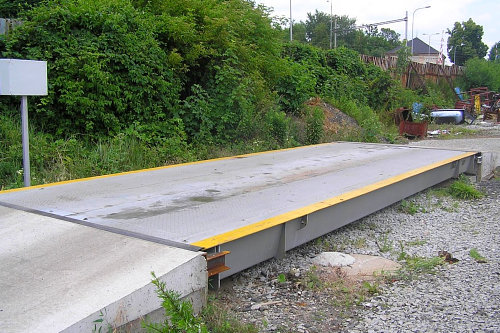

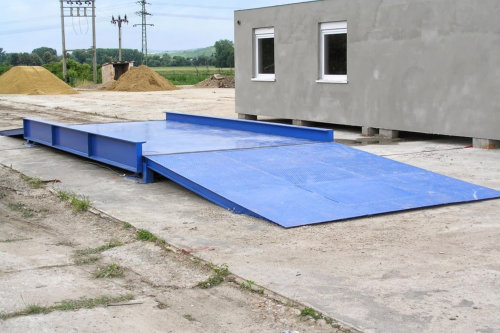

Ocelová konstrukce GRAVEX™ steel - NÁJEZDOVÉ PROVEDENÍ

Výhody: Nízká nájezdová výška, mobilita, nízká cena.

Nevýhody: Horší údržba v zimních měsících. Ocelová konstrukce

GRAVEX™ steel - V ÚROVNI VOZOVKY

Výhody:

nízká

cena

samotné

váhy,

možnost

výroby

rozměru

mostu

do

původních základů.

Nevýhody: nižší životnost a horší údržba

Váha z místního betonu GRAVEX™ economy - NÁJEZDOVÉ PROVEDENÍ

Výhody: velmi příznivá cena.

Nevýhody: vhodná pro kampaňovité vážení - např. pro zemědělce nebo

uhelné sklady

Váha z místního betonu GRAVEX™ economy - V ÚROVNI VOZOVKY

Výhody: velmi příznivá cena

Nevýhody:

zhoršená zímní údržba a vyšší náklady na zhotovení základů

Nejsem si jistý, zda moje váha váží správně

Pokud

si

nejsem

jistý,

zda

moje

silniční

váha

pracuje

správně

mohu

si

ji

jednoduše zkontrolovat než zavolám servis. Zkoušku váhy můžeme provést:

1/

(Nákladním

automobilem)

zastavím

postupně

na

začatku,

uprostřed

a

na

konci váhy.

2/

VZV

(vysokozdvižný

vozík)

zastavíme

v

jednotlivých

sektorech

v

rozích

váhy

vždy

co

nejblíže

k

umístění

tenzometryckých

snímačů.

Váha

mi

na

displeji

indikátoru

musí

na

všech

místech

zobrazit

stejný

údaj

v

max.

odchylce

+/-

1 až

3 dílky

váhy

dle

hmotnosti

zatížení.

Pokud

jsou

rozdíly

vyšší

zkontrolujte,

zda

nejsou

pod

váhou

nečistoty,

které

by

mohli

být

příčinnou

nesprávného

vážení.

Po

odstranění

nečistot

(zejména

v

zimě

bývají

váhy

„přimrzlé“)

zkoušku

zopakujte,

pokud

jste

problém

neodstranili

volejte

SERVIS.( tel. +420 777 221 484)

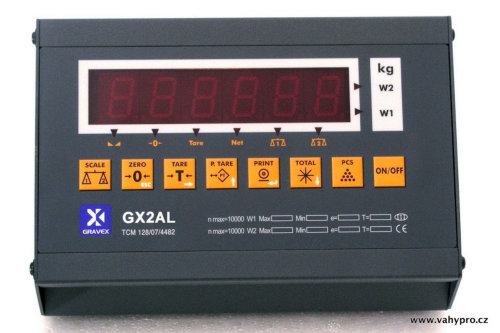

Zobrazovací jednotka váhy „INDIKÁTOR“

1/Indikátor

Samotný

indikátor

je

součástí

každé

váhy,

jeho

provedení

je

u

levných

typů

vah

a

u

vah

můstkových

z

ABS

plastu

u

vah

silničních

bývají

z

hliníku

nebo

nerezu. Indikátor může být vybaven i napájecí baterií.

2/ Indikátor s tiskárnou

Výhody:

vytiskne

datum,

čas,

brutto,

netto,

taru,

název

firmy

a

aktuální

hmotnost na displeji

Nevýhody:

standardní

indikátor

nemá

možnost

např.

vytisknout

SPZ

vozu

nebo název materiálu

3/ Indikátor + PC + Tiskárna

Výhody:

komplexní zpráva dat vč. aktuální evidence stavu zásob a materiálu

Nevýhody:

nutností je zakoupení vážního SW přenos dat mezi váhou a PC

WIFI - vhodné tam, kde nelze natáhnout komunikační kabel

KABEL - 100% přenos dat

Za jak dlouho bude váha postavena

Betonová a ocelová váha

Nájezdová

-

běžná

montáž

silniční

váhy

trvá

1-3

dny

bez

stavebních

prací

v

závislosti

na

délce

váhy

a

vzdálenosti

mezi

váhou

a

vážnicí

-

stavební

práce

tzn.

zhotovení

základů

a

posléze

nájezdů

u

nájezdových

vah

trvají

naším

technikům

cca

7 dní.

dle

délky

váhy

(max.

4 dny

u

jednomostových

a

max.

7 dní u nájezdových)

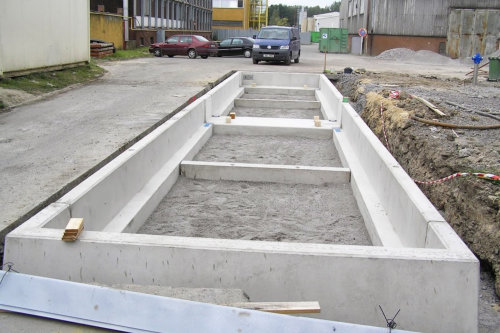

V

úrovni

vozovky

s

prefabrikátem

a

bez

prefabrikátu

-

použití

prefabrikovaného

zapuštěného

základu

zkrátí

výstavbu

moderní

silniční

váhy

GRAVEX

concrete

na

7-10

dní

dle

délky

váhy.

Použitím

prefabrikovaného

základu

mohu

zhotovit

váhu

i

v

zimních

měsících,

kdy

nemohu

betonovat.Tato

unikátní

koncepce

byla

vyvinuta

v

severských

zemí,

kde

nejsou vhodné klimatické podmínky po celý rok.

Váhy

v

úrovni

vozovky

bez

použití

prefabrikovaného

základu

jsou

vhodné

především

do

stávajících

základů

po

starších

vahách

-

zde

trvá

montáž

váhy

cca

1-3

dny

a

úprava

stávajících

základů

cca

5 dní.

Pokud

budeme

stavět

zapuštěný

základ

tzv.

na

zelené

louce,

trvají

stavební

práce

cca

14-21

dní

dle délky váhy a klimatických podmínek při stavbě.

Údržba

Běžnou

údržbu

si

zákazník

provádí

sám

tzn.

úklid

kolem

váhy,

odstraňuje

nečistoty

na

váze,

kontroluje

dorazy

váhy.

Odborný

servis

kontroluje

funkčnost

a

správnost

váhy.

Naše

společnost

vlastní

etalonové

závaží

ke

kontrole

vah

od

1mg

do

60t,

k

tomu

naše

firma

používá

speciální

měřící

přístroje

na

měření

parametrů

snímačů

sil

a

multifunkční

přístroj,

který

simuluje

snímače

sil

a

slouží

k

přesné

identifikaci

poruch

vyhodnocovacích

jednotek vah.

Ověření vah

Prvotní

ověření

tzv.

ES

prohlášení

shody

provádí

u

silničních

vah

GX

naše

společnost

VAHY

PRO

s.r.o.

na

základě

CERTIFIKACE

Českým

Metrologickým

Institutem

-

platnost

je

na

2 roky

a

platí

kalendářně

tzn.

váha

ověřena

v

kterémkoliv

měsíci

roku

2014

je

platná

až

do

31.12.2016

Následné

tzv.

druhotné

ověření

zajišťuje

naše

firma

VAHY

PRO

s.r.o.

ve

spolupráci

s

Českým

metrologickým

institutem

nebo

se

zahraničními

subjekty

v

okolních

státech

(Německo,

Rakousko,

Polsko,

Slovensko).

Platnost

ověření

v

ČR

je

též

jako

v

předchozím

případě

kalendářně

vždy

následující

2 roky

po

datu

ověření.

Cena za ověření se stanovuje z těchto položek:

1.Poplatek

za

ověření

ČMI

dle

maximální

váživosti

-

ceník

poplatků

ČMI

naleznete na www.cmi.cz

2.Zapůjčení

etalonového

závaží

od

subjektů,

které

vlastní

kalibrované

etalony navázané na státní etalon

3.Doprava a manipulace se závažím

4.Doprava, asistence a práce technika při ověření.

Před

ověřením

je

důležité

váhu

zkontrolovat

odborným

technikem

společnosti

VAHY

PRO

s.r.o.

zda

váha

nevykazuje

závažné

odchylky

od

ČSN

EN 45501+AC, pro které by nemohla být váha státními úředníky ověřena.

Gravex concrete

Vážní most je ploché železobetonové konstrukce, která zaručuje vysokou stabilitu a odolnost proti okolním povětrnostním vlivům. Přesné výsledky vážení zajišťují analogové tenzometrické nebo digitální snímače sil.

Gravex stell clasic

Vážní most váhy je vyroben z kvalitní oceli a je opatřen antikorozním nátěrem. Vlastní snímání hmotnosti je prováděno přesnými a citlivými tenzometrickými nebo digitálními snímači sil, jejichž signál zpracovává digitální vyhodnocovací jednotka. Snímače sil jsou vyrobeny z antikorozní oceli, jsou hermeticky uzavřené a nevyžadují žádnou údržbu.

Gravex stell SH

Vážní most váhy je vyroben z kvalitní oceli a je opatřen antikorozním nátěrem. Vlastní snímání hmotnosti je prováděno přesnými a citlivými tenzometrickými nebo digitálními snímači sil, jejichž signál zpracovává digitální vyhodnocovací jednotka. Snímače sil jsou vyrobeny z antikorozní oceli, jsou hermeticky uzavřené a nevyžadují žádnou údržbu.

Gravex CP3000

Vážní most váhy je vyroben z kvalitní oceli (rám váhy) a betonu (armovaný odvažovací most), kdy se most váhy odlévá přímo v místě, kde bude probíhat vážení. Po vytvrdnutí odvažovacích mostů se nainstalují snímače sil a dobetonují se nájezdy k váze. Touto technologií je docílena velmi nízká pořizovací cena.

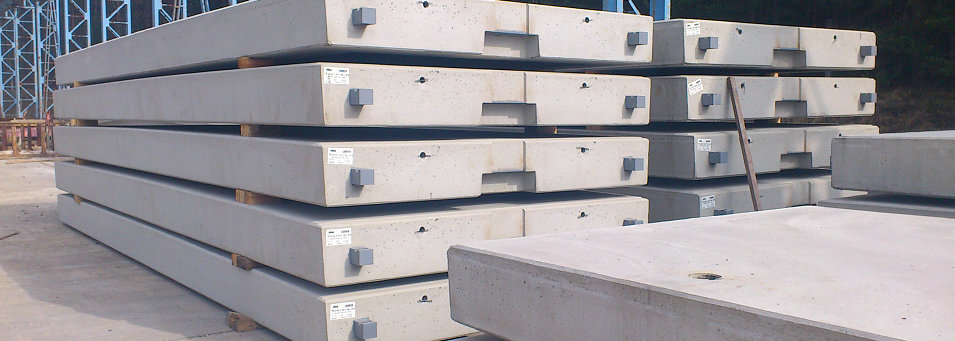

Základ Gravex concrete

Jako doplněk k váze lze objednat prefabrikovaný stavebnicový základ váhy, který se pokládá pouze na zhutněné podloží a jednotlivé dílce základu se svaří (viz. obrázek). Tím odpadají veškeré stavební práce. Toto provedení stavebního prefabrikovaného základu a prefabrikovaného vážícího mostu dovoluje významně urychlit a přesně naplánovat kompletní montáž váhy bez ohledu na povětrnostní podmínky.

Vážní indikátor hmotnosti

VT200 Hliníkový indikátor hmotnosti, vyrobeny podle nejvyšších standardů kvality. Uživatelsky přívětivý, jednoduchý a rychlý v provozu, s atraktivním designem v hliníkovém těle. Indikátor má sofistikované funkce hardwaru a softwaru. Model představuje výkonné řešení pro velké množství vážení..

Snímač sil

Snímače sil zn.GRAVEX ™ typ GX-LTS- 13 jsou vyrobeny ze speciální nerezové ocele, hermeticky uzavřené s krytím IP68 (EN60529), jsou schváleny dle OIML R60 TC8355 v třídě přesnosti C3 a C4 (3000 a 4000 ověřitelných dílků) pro váhy s neautomatickou činností dle ČSN EN 45501+AC.

Průmyslové váhy

Průmyslové můstkové váhy GRAVEX jsou určeny pro přesné obchodní i průmyslové vážení. Konstrukce vah je vyráběna z kvalitní oceli s povrchovou úpravou, nebo z nerezu pro potravinářské a chemické provozy. Váhy jsou vybaveny přesnými tenzometrickými nebo digitálními snímači sil, jejichž signál je zpracováván digitální vyhodnocovací jednotkou. Vyhodnocovací jednotka váhy umožňuje připojení k PC, tiskárně, nebo může pomocí proudových výstupů ovládat jiné systémy (dávkování, počítání kusů apod.). Váhy jsou schváleny pro obchodní účely dle ČSN EN 45 501+AC.
